星型卸灰閥相關技術參數資料發布時間：17-07-05

星型卸灰閥相關技術參數資料

一、卸灰閥應用范圍及工作原理：星型卸灰閥詳細資料：

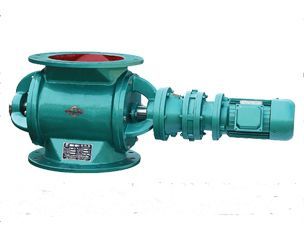

星型卸灰閥又名回轉給料機，分GLF-C星型方形卸灰閥和GLY-C星型圓形卸灰閥，廣泛應用于建材、冶金、化工、電力等部門作為各類除塵設備的灰斗卸料裝置，也可作為各種磨機、烘干機、料倉等設備的給卸料裝置，適用于干燥粉狀和小顆狀物料，星型卸灰閥依靠物料的重力作用及給料機工作機構的強制作用，將倉內的物料卸出并連續均勻地喂入下一裝置中去。

　 二、卸灰閥產品特點：　

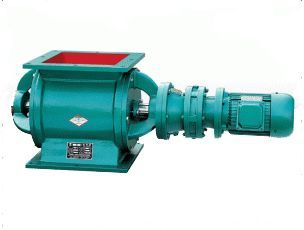

星型卸灰閥主要由殼體、葉輪和端蓋組成。采用優質鋼板焊接結構，葉片耐磨性強，集傳動裝置、傳動軸、葉片聯為一體。具有工作平穩可靠，落料均勻，輕便節能的特點。由于星型卸灰閥的軸承和減速機都是向外凸出，能夠避免粉塵擠進軸承和大顆粒物料卡死現象。

工作時由減速電機通過聯軸帶動葉輪轉動，把殼體上部的物料均勻帶到下部，由下一個裝置把物料送走。所以，星型卸灰閥只能直立安裝，而不允許水平安裝，給料機的上部要保持一定的料柱。

三、卸灰閥主要技術參數表：

適用介質	工作溫度	卸灰能力
干燥粉塵	150℃	4.5-160m³/h

四、卸灰閥主要外形連接尺寸：單位：mm

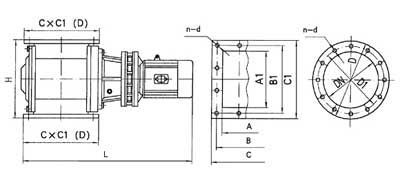

星型卸灰閥結構圖

A1×A	B1×B	C1×C	DN	D	D1	H	L	n-d	傳動功率型號	功率KW	卸灰能力 m³/h	重量kg
150×150	200×200	230×230	150	230	200	250	870	8-Φ13	BLY-15-43	0.75	5	121
200×200	260×260	300×300	200	300	260	300	910	8-Φ17	BLY-15-43		12	178
300×200	360×260	400×300				300	910	8-Φ17	BLY-15-43		18	214
250×250	310×310	350×350	250	350	310	350	910	8-Φ17	BLY-15-43		24	258
300×300	360×360	400×400	300	400	360	450	1140	8-Φ17	BLY-18-59	1.5	30	308
400×300	460×360	500×400				450	1140	10-Φ17	BLY-18-59		40	335
500×300	460×360	600×400				450	1140	12-Φ17	BLY-18-59		50	65
400×400	560×360	500×500	400	500	460	600	1220	12-Φ20	BLY-22-71	3	60	398
500×400	460×460	600×500				600	1220	14-Φ26	BLY-22-71		75	428
500×500	570×570	630×630	500	630	570	760	1400	16-Φ26	BLY-22-71		118	524
700×500	770×570	830×630				760	1400	18-Φ26	BLY-22-71		160	654
