燃氣專用截止閥與常用截止閥的區別   發布時間：17-07-13

燃氣專用截止閥與常用截止閥的區別



一、J41N燃氣專用截止閥--概述：



J41N  燃氣專用截止閥驅動方式為手動,連接為法蘭連接方式,閥門為直通式,閥座密封面材料為尼龍塑料、公稱壓力 PN40、閥體材料為碳素鋼的截止閥。本閥門使用于城市液化氣石油氣貯備站,也使用于煉油廠,石油化工廠,石油化工廠的液化氣系統,作為控制介質截的啟閉裝置


二、J41N燃氣專用截止閥--性能參數:


J41N  燃氣專用截止閥主要性能參數
型號
PN
工作壓力 / MPa
適用溫度 / ℃
適用介質
J41N-40
40
4.0
≤150
石油氣、空氣等無腐蝕性介質


三、J41N燃氣專用截止閥--零部件材料:


J41N  燃氣專用截止閥零部件材料
型號
材料

閥體、閥蓋
閥桿
密封面
填料

J41N-40
碳素鋼鑄件或鍛件
碳素鋼鑄件或鍛件
鐵基合金
鐵基合金

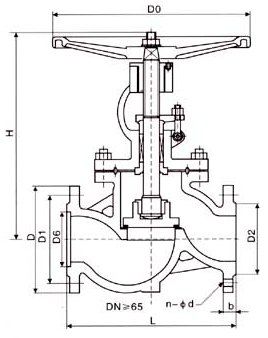

四、J41N燃氣專用截止閥--外形結構尺寸:


J41N  燃氣專用截止閥外形結構尺寸 (mm)
DN
L
D
D1
D2
b
z×φd
H
D0
重量/KG
10
130
90
60
40
16
4×φ14
198
120
4.5
15
130
95
65
45
16
4×φ14
233
120
5
20
150
105
75
55
16
4×φ14
275
140
7
25
160
115
85
65
16
4×φ14
285
160
9
32
180
135
100
78
18
4×φ18
302
160
12
40
200
145
110
85
18
4×φ18
355
200
17
50
230
160
125
100
20
4×φ18
373
240
24
65
290
180
145
120
22
8×φ18
408
280
33
80
310
195
160
135
22
8×φ18
436
320
44
100
350
230
190
160
24
8×φ23
480
360
60
125
400
270
220
188
28
8×φ25
558
400
89
150
480
300
250
218
30
8×φ25
611
400
130


一、鑄鋼法蘭截止閥--概述



J41H-16C~160C 鑄鋼法蘭截止閥：手動、法蘭連接、直通式、閥座密封面材料為 Cr13 系不銹鋼、公稱壓力 PN16~PN160、閥體材料為碳素鋼的截止閥。



二、鑄鋼法蘭截止閥--性能參數



型號PN工作壓力 / MPa適用溫度 / ℃適用介質
J41H-16C~160C16~1601.6~16.0≤425水、蒸汽、油品



三、鑄鋼法蘭截止閥--零部件材料



型號材料
閥體、閥蓋閥桿密封面填料
J41H-16C~160C碳素鋼鉻不銹鋼堆焊鐵基合金石棉、石墨、柔性石墨、聚四氟乙烯



四、產品外形及結構尺寸 1.6MPa



DNLDD1D2bz×?dHD0重量/KG
10130906040144×?141981205
15130956545144×?142001205.5
201501057555144×?142431407.3
251601158565144×?142531608
3218013510078154×?1828016012
4020014511085164×?1831220016
50230160125100164×?1832120016
65290180145120184×?1832524022
80310195160135204×?1835524031
100350215180155204×?1841528045
125400245210185224×?1846032080
150480280240210248×?2351036097
2006003352952652612×?23590360169



五、產品外形及結構尺寸 2.5MPa



DNLDD1D2bz×?dHD0重量/KG
10130906040164×?141981204.9
15130956545164×?142331205.5
201501057555164×?142751407
251601158565164×?142851607.5
3218013510078184×?183021808.5
4020014511085184×?1835520012.5
50230160125100204×?1836224016
65290180145120228×?1832528025
80310195160135228×?1836928030
100350230190165248×?2337030035
125400270220188288×?1855840089
150480300250218308×?2361140098
2006003603102783412×?25721400170



六、產品外形及結構尺寸 4.0MPa



DNLDD1D2bz×?dHD0重量/KG
10130906040164×?141981204.5
15130956545164×?142331205
201501057555164×?142751407
251601158565164×?142851609
3218013510078184×?1830216012
4020014511085184×?1835520017
50230160125100204×?1837324024
65290180145120228×?1840828033
80310195160135228×?1843632044
100350230190160248×?2348036060
125400270220188288×?2555840089
150480300250218308×?25611400130
