安全閥選型公稱壓力和整定壓力的區分

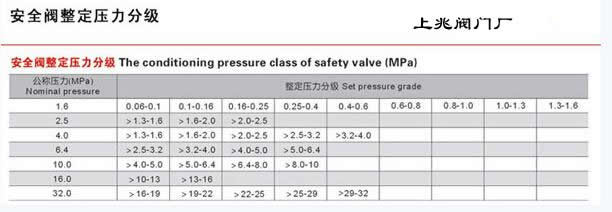

安全閥都有公稱壓力和整定壓力。公稱壓力是指閥體最大允許承受的壓力，如公稱壓力為PN16、PN25、PN40、PN64等；整定壓力是指彈簧在壓力的作用下，達到這個設定的壓力值時，彈簧即頂起閥桿向外泄壓。如整定壓力為0.1Mpa、1.2Mpa、2.2Mpa等。公稱壓力是指的安全閥的耐壓等級，也就是說安全閥最高承受的壓力。而安全閥整定壓力是指安全閥內部達到這個壓力就起跳。整定壓力是可調的，但是整定壓力也存在分級關系，一般是在標準設定的范圍內調整。見下圖安全閥整定壓力分級表：
安全閥壓力級別范圍指的是安全閥的適用壓力范圍。因為安全閥既有最高使用壓力的限制（主要考慮安全因素），也需有最低壓力的限制（主要考慮使用靈敏度）。當選定安全閥型號后，應根據使用的工況所需的工作壓力進行設置，使安全閥的起跳壓力應符合相關規程，如鍋爐安全閥規定：開啟壓力較低的安全閥，其整定壓力應為工作壓力的1.12倍，且不應小于工作壓力加0.07MPa；開啟壓力較高的安全閥，其整定壓力應為工作壓力的1.14倍，且不應小于工作壓力加0.1MPa，并要根據相關規程要求進行定期校驗，調整后的安全閥應進行“鉛封”處理。
在對安全閥選型時，一般是要參考整定壓力是多大，再決定選哪個級別的公稱壓力的安全閥。比如整定壓力為0.5Mpa（5公斤），那么選公稱壓力為PN16的安全閥即可，如果選用PN25的公稱壓力的安全閥，當然也可以，只不過沒必要造成材料上的浪費。
|
